384 kHz/32bit – Young D/A Wandler

M2Tech Young
Der M2Tech Young D/A-Wandler mit seinem High-Speed asynchronem USB-Interface ermöglicht durch die HiFace-Technologie Übertragungsraten von bis zu 384kHz/32bit. Die Oversampling-Filter gewährleisten ein minimales pre-echo und Phasenlinearität. Als Eingänge stehen 2 x S/PDIF (RCA und 75 Ohm BNC), 1x AES/EBU (XLR), 1x optisch (Toslink) und 1x USB (USB female Type B) zur Verfügung, der M2Tech Young ist somit für nahezu alle Eingangsmöglichkeiten gerüstet. Als Ausgang dienen RCA-female Stecker.

Ein leistungsfähiger Oversampling Filter aus eigener Entwicklung, der auf einem programmierbaren Logic Device (FPGA) basiert, beinhaltet für die Klangqualität optimierte phasenstabile Filter, die einen extrem niedrigen Rauschpegel ermöglichen.

Eine 32 bit D/A integrierte Schaltung wird auf unkonventionelle Weise für die interne Taktung auf 768kHz benutzt. Die Synergie zwischen dem DAC IC und der hauseigenen Oversampling Technologie ermöglicht außergewöhnlich niedrige Rauschwerte und Verzerrungen (THD).

Der Ausgangs-Puffer verwendet einen speziellen Operationsverstärker, der dank seiner Class-A Ausgangsstufe ebenfalls extrem niedrige Rausch- und Verzerrungswerte erzielt.

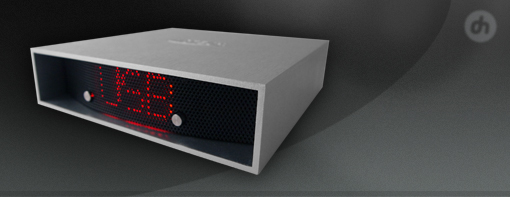

Das kompakte Design und das stilvolle Gehäuse des YOUNG erlaubt universelle Aufstellmöglichkeiten in jeder Wohnumgebung. Ein gut lesbares Display informiert über die Art des Eingangs und die Abtastrate.

Spezifikationen:

  • Maße: 200(b) x 50(h) x 200(t) mm
  • Gewicht: ca. 3Kg
  • Sampling Frequenzen (kHz): 44.1, 48, 88.2, 96, 176.4*, 192*, 352.8**, 384**
  • Auflösung: 16 up to 24 bit (S/PDIF, AES/EBU, optical), 16 to 32 bit (USB)
  • Frequenzgang: 10-20kHz +0.1/-0.5dB (fs = 44.1kHz), 10-90kHz +0.1/-0.1dB (fs=384kHz)
  • SNR: 121dB (A gewichtet, 192kHz, 24 bit, 20kHz Bandbreite)
  • THD+N: 0.0003% (192kHz, 24 bit)

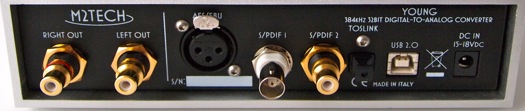

  • Eingänge: 2 x S/PDIF (RCA und 75 Ohm BNC), 1x AES/EBU (XLR), 1x optical (Toslink), 1x USB (USB female Type B)
  • Ausgang: single ended auf RCA female
  • Ausgangsspannung: 2,65Vrms (7.5Vpp @ 0dBFS)
  • Eingangsspannung: 15V-18VDC
  • Spannungsversorgung: 240mA@15V

*: nicht an Toslink

**: nur USB
